中科院突破！新DUV光刻机方案能否绕开欧美技术封锁？

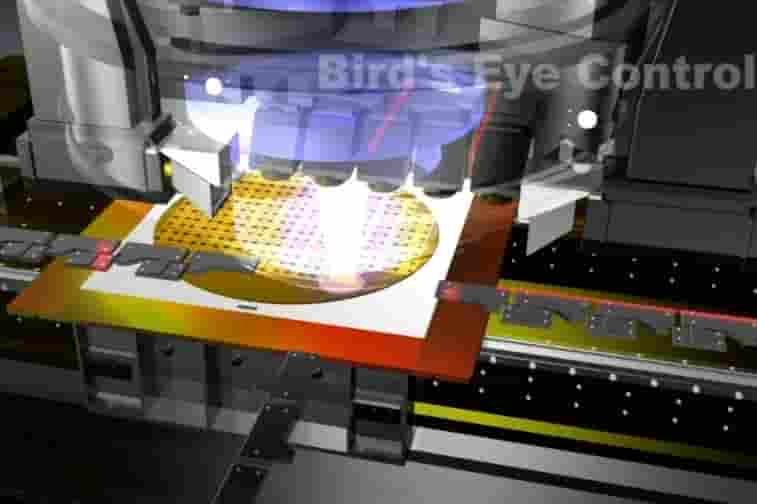

在半导体产业的庞大版图中，光刻机无疑占据着举足轻重的地位，它被视为芯片制造领域的核心设备。

尤为值得关注的是，中国光刻机技术与全球顶尖水平相比，确实存在一定的差距，这一差距甚至可以追溯到数年甚至十数年前。目前，国际巨头ASML已经掌握了EUV光刻机技术，而中国则仍处于干式DUV光刻机的阶段，距离浸润式DUV乃至EUV光刻机还有相当长的路要走。

那么，是什么导致了中国在光刻机技术上的滞后呢？这背后的原因错综复杂。一方面，中国在光刻机领域的起步较晚，虽然与全球同步起步，但中途由于“造不如买”的思想影响，导致了近十年的技术停滞。另一方面，欧美国家深知光刻机的重要性，因此对中国实施了严格的技术封锁，从专利、技术、元件到供应链，全方位地限制了中国获取光刻机技术的渠道。

然而，就在这样的困境中，中国科学院的研究人员却传来了振奋人心的消息。他们成功研发出了一种全新的固态深紫外（DUV）激光技术，其光源波长达到了193纳米，这一技术与ASML、佳能、尼康等巨头所采用的技术路线截然不同。

传统的光刻机制造商，如ASML，主要依赖于氟化氩（ArF）准分子激光技术，通过特定的气体混合物在高压电场下生成193纳米波长的光子。而中国去年曝光的一台DUV光刻机，也是采用的这种技术。

相比之下，中科院此次研发的固态深紫外激光技术，则采用了完全不同的方案。他们利用Yb:YAG晶体放大器生成1030纳米激光，再通过复杂的光学方案，将这一激光转换成两路不同波长的光源。这两路光源再经过串级硼酸锂（LBO）晶体的混合，最终生成了193纳米波长的激光光束。这一光束正是制造干式DUV和浸润式DUV光刻机的关键。

这一技术的突破，不仅有望帮助中国绕开欧美的技术封锁，减少对稀有气体的依赖，还能在一定程度上降低能耗。然而，值得注意的是，这一技术目前仍处于实验室阶段，距离真正应用于光刻机还有一定的距离。该技术生产出的光源在输出功率和频率上，也还无法与现有技术相媲美，因此暂时还无法用于大规模芯片的光刻。

尽管如此，这一技术的突破仍然具有里程碑式的意义。它展示了中国在光刻机技术领域的创新能力和决心。随着技术的不断进步和完善，我们有理由相信，未来中国将有可能在光刻机技术上实现更大的突破，甚至有望挑战ASML等国际巨头的地位。
