英伟达显卡工程样板曝光：AD102 核心采用四组12VHPWR供电

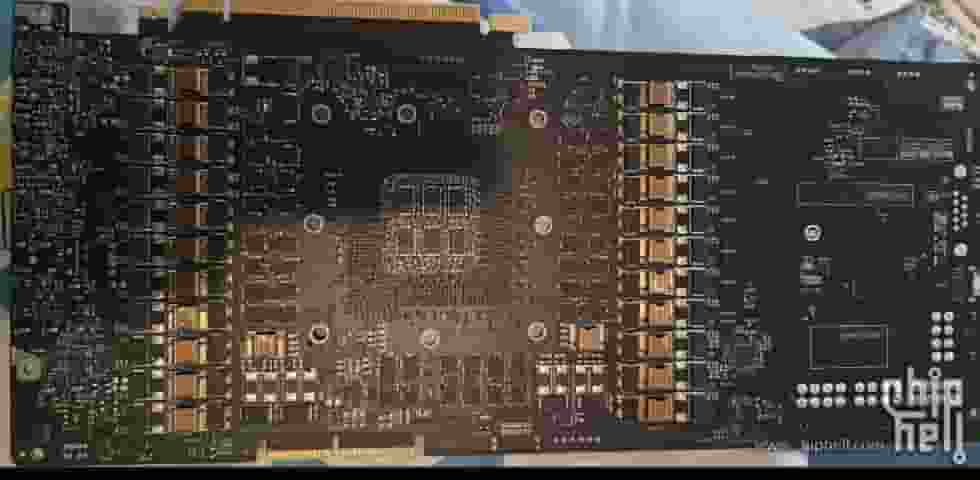

近期，Chiphell 社区的一位网友 maxreni 披露了一系列珍稀的无核心英伟达显卡工程样板图片，引起了广泛关注。这些样板中，最引人注目的是一款搭载了 Ada Lovelace 世代旗舰核心 AD102 的电路板。

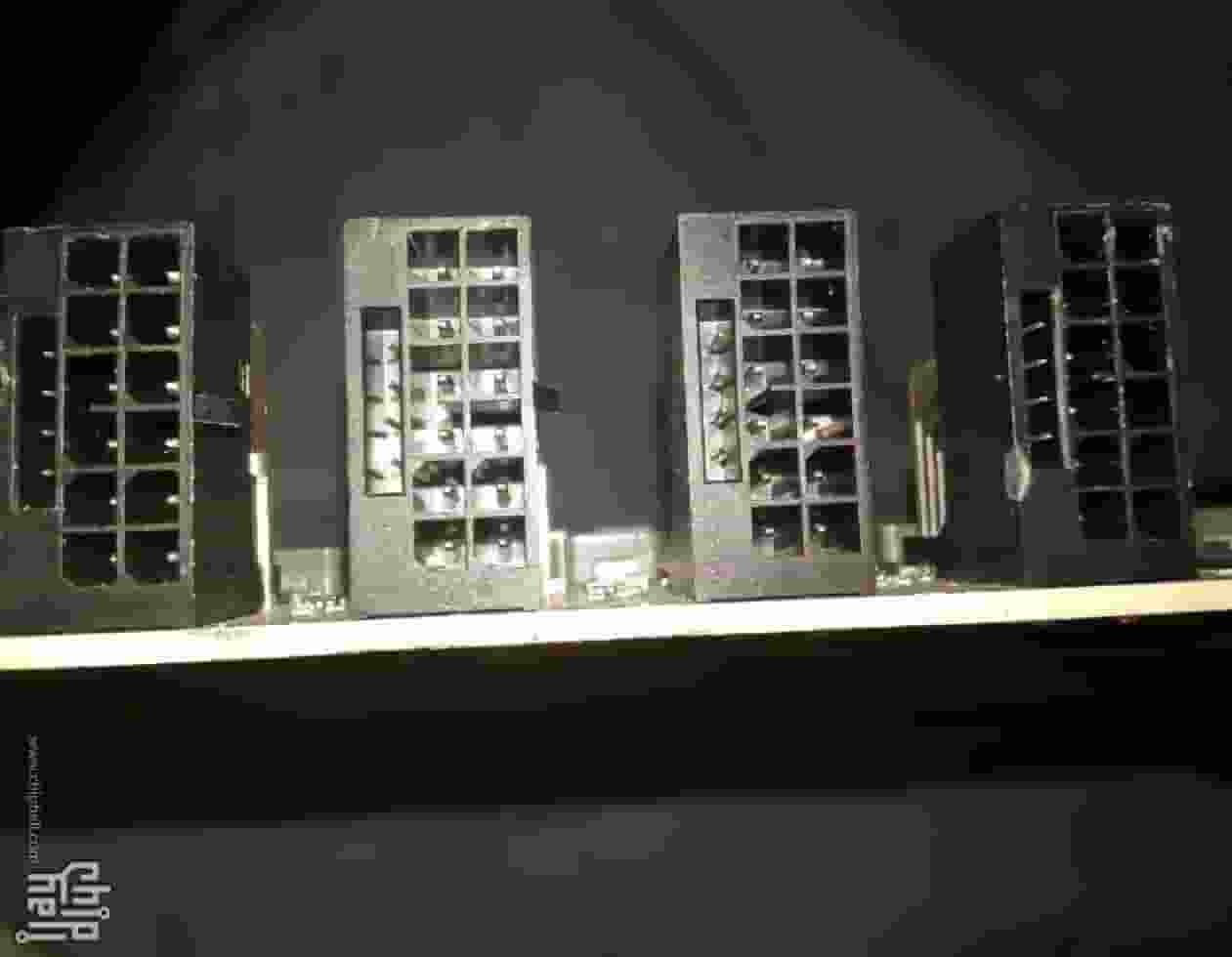

AD102 核心，作为 RTX 4090 等高端显卡的心脏，在这款工程样板上的设计颇为独特。其最为显眼的特点在于，电路板上配备了四组与 PCB 垂直的 12VHPWR 供电接口。这些接口合计能提供高达 2400W 的供电能力，充分满足了英伟达在 AD102 核心上进行各种严苛测试的需求。

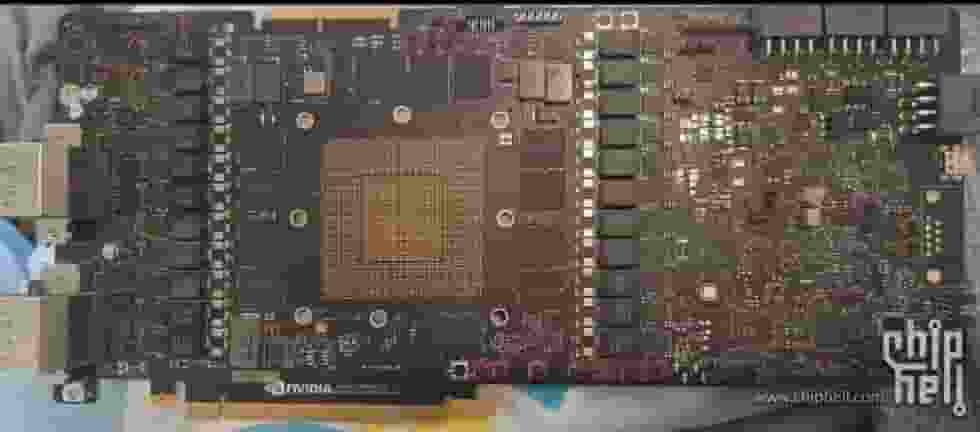

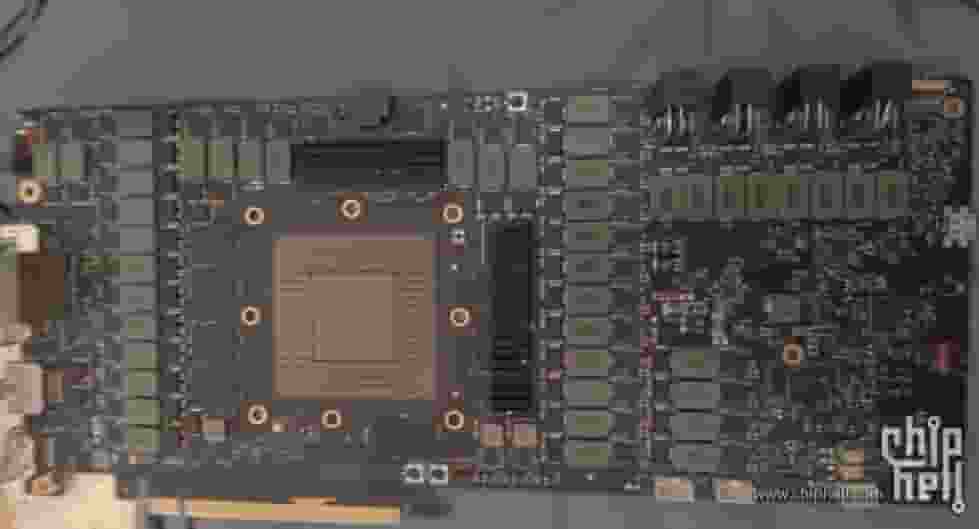

与市面上销售的 RTX 4090 显卡相比，这款工程样板在设计上有着显著的差异。通常情况下，FE 和 AIC 版本的 RTX 4090 显卡，其 PCB 上 GPU 核心周围的固定孔位为四点式。然而，在这款工程样板中，固定孔位却变为了八点式。这一变化导致工程样板的显存位置相较于实际销售的 RTX 4090 显卡更为靠外。

除了 AD102 核心的工程样板外，maxreni 还分享了英伟达 GA102 和 GA104 核心对应的电路板图片。在 Ampere 世代，英伟达首次在高端产品线中引入了 12Pin 显卡供电接口。然而，从这两款工程样板来看，即使是旗舰和中高阶消费级核心，在测试阶段仍采用了多组 8Pin 供电方案。

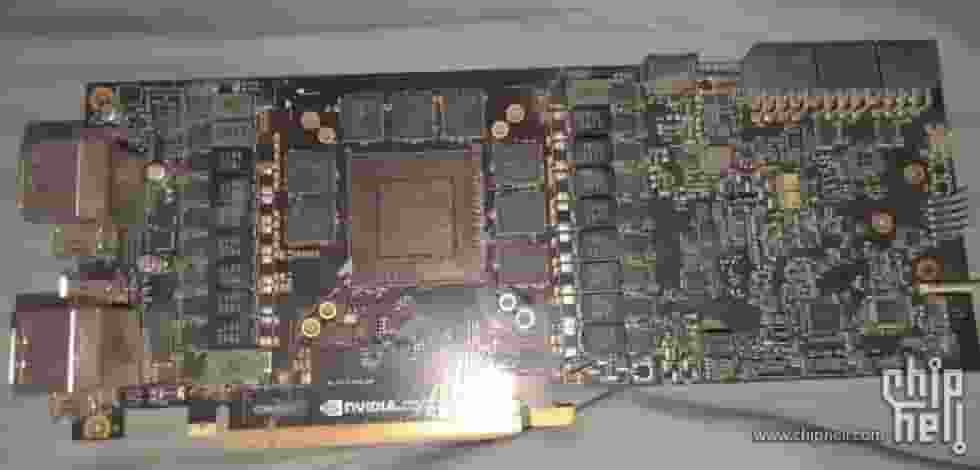

以 GA102 核心为例，它被用于 RTX 5090、5080 等显卡中。在这款工程样板上，可以清晰地看到四组 8Pin 供电接口，彰显出其强大的供电能力。

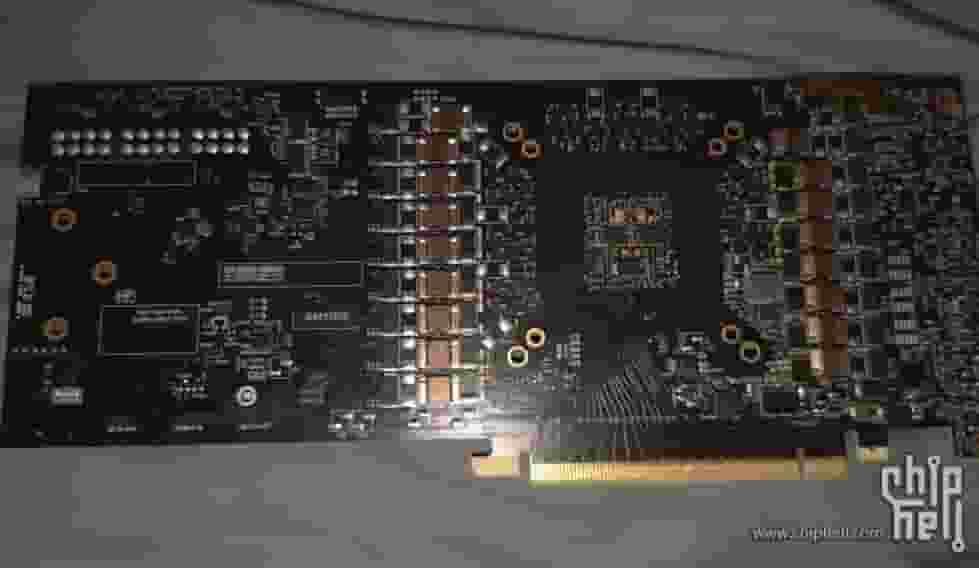

而 GA104 核心，作为 RTX 3070、3060 Ti 等显卡的核心，其工程样板上则配备了三组 8Pin 供电接口。这些接口同样展示了英伟达在显卡供电设计上的深厚功底。
