NVIDIA多系列显卡工程卡曝光：供电接口豪华，设计震撼！

近日，chiphell论坛上的一位网友“maxreni”发布了一则令人瞩目的消息，他通过某种不为人知的途径，获取了一大批NVIDIA显卡的工程样卡。这些样卡覆盖了GTX 10系列、GTX 16系列、RTX 20系列、RTX 30系列以及最新的RTX 40系列，几乎囊括了NVIDIA近年来推出的所有核心型号。

虽然这些工程样卡缺少了GPU芯片这一关键组件，但它们的构造却异常复杂，显存颗粒、各种元器件一应俱全，堆料之豪华令人咋舌。这些样卡还配备了用于测试的各种测量点、跳针和按钮，供电接口也是一应俱全，设计得相当完备。

值得注意的是，这些工程样卡的PCB板面积都非常庞大，相比之下，最终面世的公版显卡则要紧凑得多。这显示了从工程样卡到最终产品的优化和精简过程。

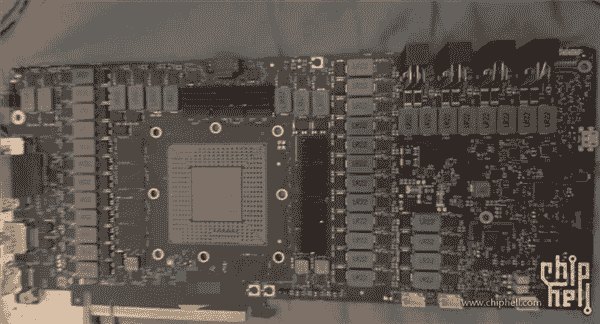

在RTX 40系列中，AD102核心的显卡最为引人注目。特别是RTX 4090和RTX 4080系列，它们的供电接口设计堪称豪华，右上角一字排开了多达四个12V-2x6 16针供电接口，理论供电能力高达2400W。这一设计虽然远超实际使用需求，但显然是为了极限测试而准备的。

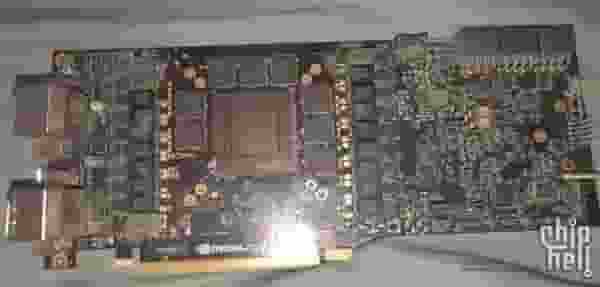

而在RTX 30系列中，GA102核心的显卡同样拥有四个供电接口，但并非全部采用新的12VHPWR 16针接口，而是三个8针接口和一个16针接口的组合，最大供电能力为600W。这样的设计在实际产品中并不少见。

随着系列的递减，供电接口的数量和供电能力也逐渐降低。GA104核心的RTX 3070和RTX 3060系列拥有三个8针供电接口，最大供电能力为450W；而GA107核心的RTX 3050系列则更加入门，功耗仅为130W，虽然仅用一个6针供电接口就足够，但样卡上还是配备了一个8针接口。

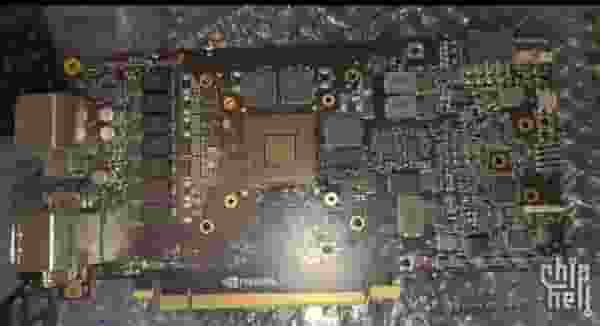

再往前追溯，TU104核心的RTX 2080和RTX 2070系列预留了三个8针供电接口的位置，但实际只使用了两个。而TU117核心的GTX 1650和GTX 1630系列则更加令人惊讶，它们同样预留了三个8针接口位置，但实际只使用了一个，整体方案与TU104系列非常相似。

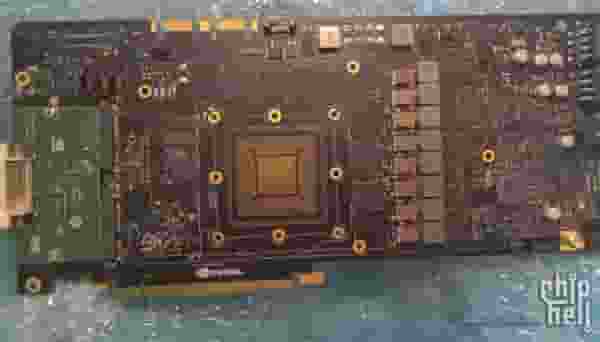

最后，GP104核心的GTX 1080和GTX 1070系列则显得相对朴素，它们仅配备了两个8针供电接口，最大供电能力为300W。这些工程样卡不仅展示了NVIDIA显卡的发展历程，也让我们看到了从设计到生产过程中的种种细节和变化。
