DIC技术：土木结构变形与振动监测的新利器

在建筑工程与关键载荷构件的性能测试领域，DIC（数字图像相关）非接触光学测量技术正逐渐崭露头角。这项技术以其卓越的全场三维空间测量能力，成为动静态性能测试中的重要工具。DIC技术不仅能够精确捕捉位移、振动、速度、加速度、频率及模态振型等关键数据，还极大提升了标定部署的效率，加速了测试与模拟实验进程。

新拓三维自主研发的XTDIC三维全场应变测量系统，凭借其高精度与非接触式测量的优势，在土木工程结构的稳定性测量中占据了重要位置。该系统广泛应用于振动试验、位移姿态监测以及加载变形分析等场景，为建筑工程结构的安全测试提供了坚实的数据支撑。

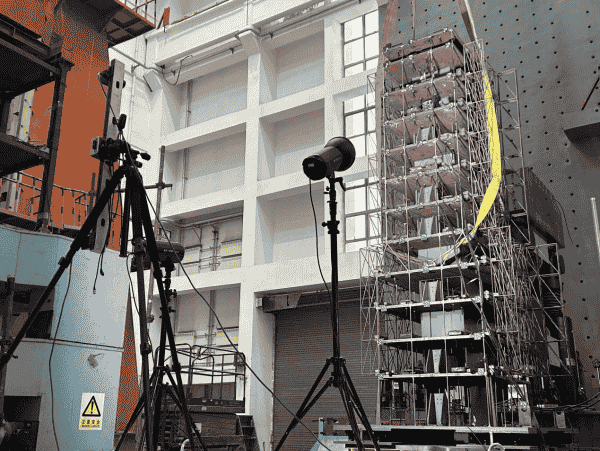

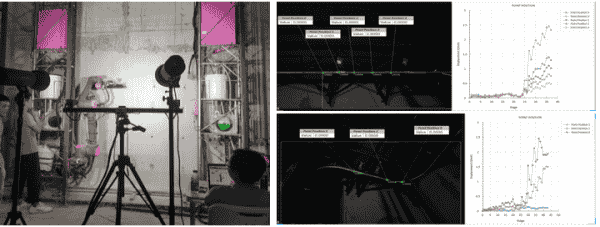

在塔架振动监测方面，DIC技术同样展现出了显著优势。塔架周期性的振动对结构安全构成严重威胁，因此对其振动状态进行实时监测至关重要。传统方案依赖于拉线位移传感器，存在布线复杂、响应速度慢、量程受限等痛点。而DIC非接触光学测量系统则无需布线或额外传感器，即可实现塔架全视场被测点的三维空间位移测量，大大提高了测量的完整性、精度与效率。

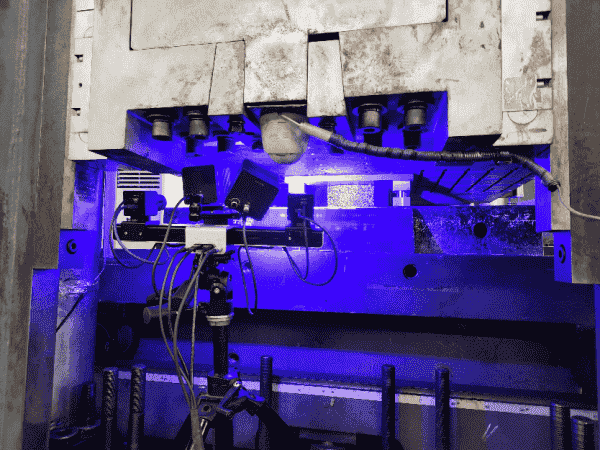

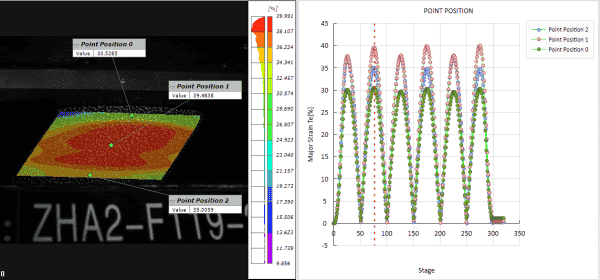

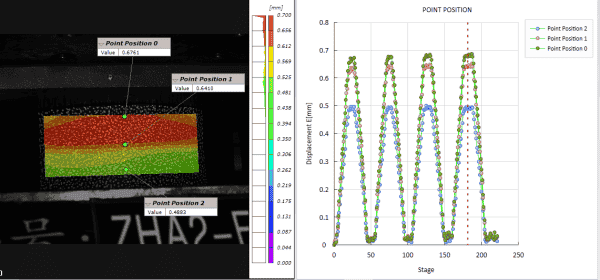

实验结果显示，DIC软件能够精准分析塔架不同点位在离面方向的振动数据，为找到并改善薄弱点提供了有力依据。在桥梁减震支座的变形测量中，DIC技术同样大放异彩。桥梁支座作为连接桥梁上下部结构的关键部件，其力学性能测试至关重要。传统接触式位移计测量方法繁琐且量程受限，而DIC全场应变测量则实现了非接触式、全场监测，同步测量多个被测点，且测量范围广泛，包括水平和垂直两个方向以及三向空间变形和位移。

DIC技术在建筑类机器人的三维位移姿态测量中也发挥了重要作用。随着智能建造的发展，机器人运动姿态控制成为提升施工精准度与效率的关键。传统方案缺乏有效的三维位移姿态测试手段，而DIC非接触光学测量系统则能够测量分析各个位置的三维位移姿态，且不受采样频率限制，可动态追踪高速运动过程的轨迹姿态。

DIC非接触光学测量系统还具备远距离、高精度、省时省力等多重优点。它不仅能够计算结构动静载试验中的位移、应变变化，还能将实测数据与有限元模拟结果进行比对，验证模型的正确性。因此，这项技术越来越多地应用于现代桥梁、工程、建筑等大型构件的动静态安全监测中，为工程安全提供了有力保障。
