Altium Designer打造高效电源模块：USB到LDO的电路全解析

在电子系统设计领域，电源模块的设计占据着举足轻重的地位。它不仅是系统稳定运行的基础，还直接关系到整个系统的性能和安全性。近日，一种基于Altium Designer软件设计的线性电源模块方案引起了广泛关注。

该电源模块设计精良，主要由USB电源输入、电源隔离和电压转换三部分构成。每一部分都经过了精心的设计和优化，以确保系统能够获得稳定、可靠的电源供应。

首先，在USB电源输入部分，设计师巧妙地采用了MiniUSB接口，通过USB线与外接电源相连。为了增强系统的安全性和可靠性，还特别加入了一个六角自锁开关，用于控制外接电源对系统的供电。同时，在输出端，设计师采用了电容去耦的方法，通过一大一小两个电容的组合，有效地减少了电压波动和噪声干扰。

接着，在电源隔离部分，设计师选用了ADI公司的ADuM5000电源隔离芯片。这款芯片内部集成了隔离式DC-DC转换器，输出电压可根据需要进行调整，且具有良好的噪声抑制能力。在设计中，设计师选择了5V输入5V输出的配置，并加入了测试点T2，方便后续调试和测试。

在电源隔离部分，设计师还巧妙地利用零欧电阻将隔离前后的两个地进行连接，从而实现了电气隔离的同时，又保证了信号的完整性。

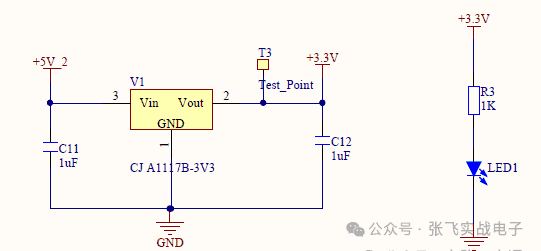

最后，在电压转换部分，设计师选用了AMS1117芯片，将隔离后的电压稳定在3.3V。这一步骤对于确保系统主控芯片和各种模块芯片获得稳定的电压供应至关重要。同时，设计师还在此部分加入了测试点T3，方便后续对电压转换效果进行验证和调试。

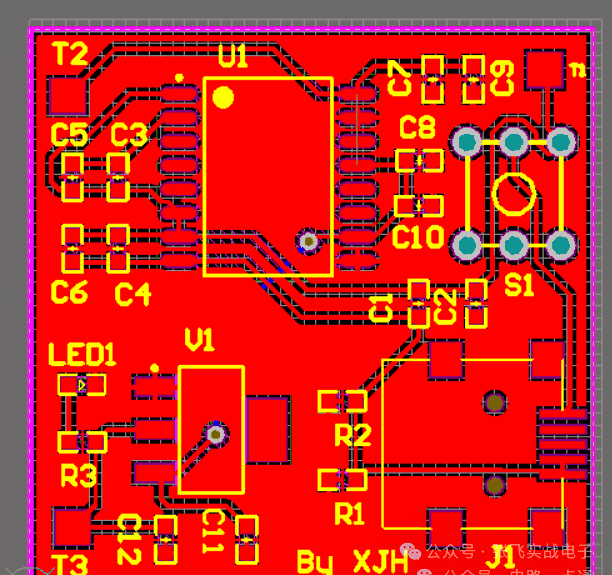

经过一系列精心的设计和优化，最终制成的PCB板不仅外观精美，而且性能卓越。该电源模块的成功设计，不仅为系统提供了稳定、可靠的电源供应，还极大地提升了系统的整体性能和安全性。这一成果无疑为电子系统设计领域带来了新的启示和借鉴。
